Wie man auf diesen Seiten lesen kann, gibt es einige Schwierigkeiten, englische Lampen von Vapalux, Bialaddin und Tilley mit unseren Brennstoffen zu betreiben. Die Vergaser verrußen sehr schnell und die Düse weitet sich auf.
Willi Springmann hat sich dem "Problem" auf seine Art angenommen, er hat kurzer Hand den Original Vergaser durch ein selbstgebautes Teil ersetzt. Der "Springmann Vergaser" lässt sich problemlos zum Reinigen zerlegen, es wird eine Petromax Düse 250hk benutzt, die als Neuware noch zu kaufen ist.
Die Bilder auf dieser Seite zeigen die Herstellung auf einer Drehbank.
Ein Nachbau erfolgt auf eigene Gefahr !
 |
 |
 |

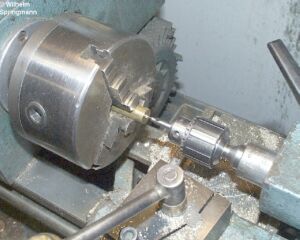

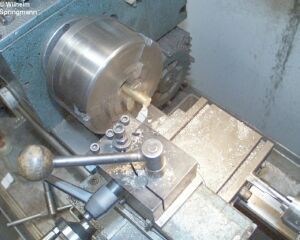

| Der Rohling | Beide Enden werden "geplant" | Beidseitig Zentrierbohrungen anbringen |
 |
 |
 |

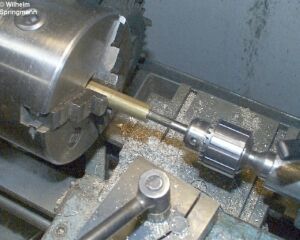

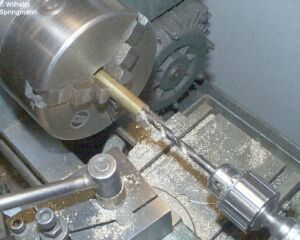

| Kernloch M7 x1 bohren | Gewinde M7x1 schneiden | spannen auf einer alten Düse |
 |
 |
 |

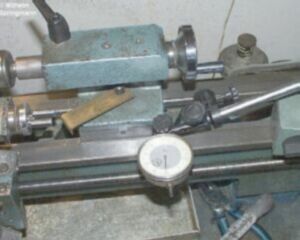

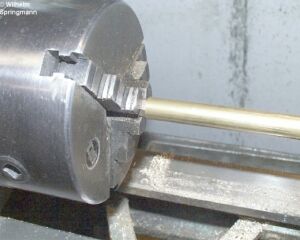

| Rohling wird auf 11mm abgedreht | Reitstock auf Mitte einzustellen.
|
Durch die schon eingesetzte Düse kann verlustfrei bis zum Ende des Vergasers gedreht werden |
 |
 |
 |

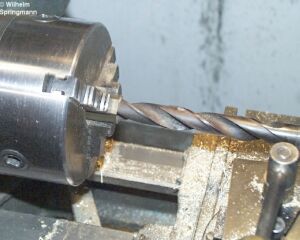

| Erstellen der Durchgangsbohrung | Aufpassen, um das Gewinde am anderen Ende nicht zu zerstören ;-) | Gewinde M10 x0,75 schneiden |
 |
 |
 |

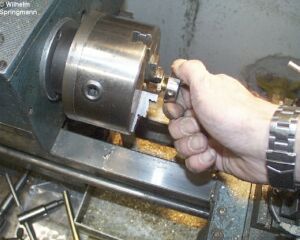

| Verschraubung Nachschneiden | Fertig bis auf den Sechskant. | Messing SW17 auf 16mm aufbohren |
 |
 |
 |

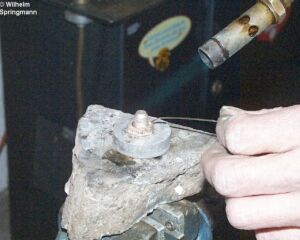

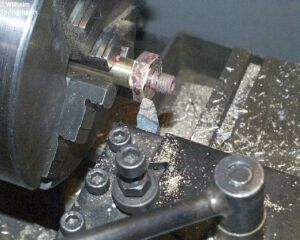

| Sechskant abschneiden | Hartlöten | Versäubern |
 |
 |
 |
| Wickeln der Feder für die Düsennadel... | so sieht sie aus. | hier die fertige Düsenreinigungsnadel |
 |
||
| Fertig ist der Vergaser ! |
Weitere Fotos zum Bau der Düsenreinigungsnadel folgen noch.
In der Material- und Werkzeuglisteliste sind die Teile für die Reinigungsnadel angegeben.
| Material | Werkzeuge | Bemaßung des Vergasers | |||||||||||
| Rundmessing | 12mm | Tieflochbohrer | 9,2mm | Länge | 127mm | ||||||||
| Rundmessing | 2mm | oder Tieflochbohrer 8mm und Bohrer | 9,2mm | Durchmesser | 11mm | ||||||||
| Rundmessing | 3mm | Bohrer | 1,6mm | Düsengewinde | M7 x1 | ||||||||
| Sechskantmessing | SW4 | Gewindebohrer | M7x1 | Verschraubung | M10x0,75 | ||||||||
| Sechskantmessing | SW 17 | Gewindebohrer | M10x0.75 | Bohrungen | 8 / 9,2mm | ||||||||
| Mutter | M2 | Gewindebohrer | M2 | Sechskant | SW 17 | ||||||||
| Scheibe | M2 | Schneideisen | M10x0,75 | ||||||||||
| Federstahldraht | 0,5mm | Schneideisen | M2 | ||||||||||
| Silberlot | |||||||||||||
| Flußmittel | |||||||||||||
Alle Fotos : Wilhelm Springmann
