 Diese  Sturmlaterne aus Frankreich entspricht in Ihren Abmessungen in etwa

einer Feuerhand 276  oder der ASA 682, hat aber einen größeren Brenner (7''')

Die Besonderheit dieser Laterne liegt in der patentierten Hebemechanik .

Sie hat keinen herkömmlichen Dochtheber wie von anderen Sturmlaternen bekannt,

sondern ebenso wie die ASA 682 aus Deutschland, zum anzünden

eine Automatikfunktion - angetrieben vom Tragebügel der Lampe.

Interessant:  die Patente der "Glasheber" wurden zur etwa gleichen Zeit beantragt,

die Patentanmeldungen beider Laternen stammen aus dem Jahre 1949.

Es scheinen sich also zwei Menschen in zwei Ländern

 die gleichen Gedanken gemacht zu haben.

Die Lösungsansätze sind verschieden, das Ergebnis aber gleich -

man kann nach dem Umlegen des Tragebügels die Laterne schnell anzünden,

notfalls mit nur einer Hand.

Die Royalux benötigt einen speziellen Glaszylinder, mit einer Rille am oberen Rand.

Falls Jemand einen  Originalen Tankdeckel für die Royalux übrig hat ?

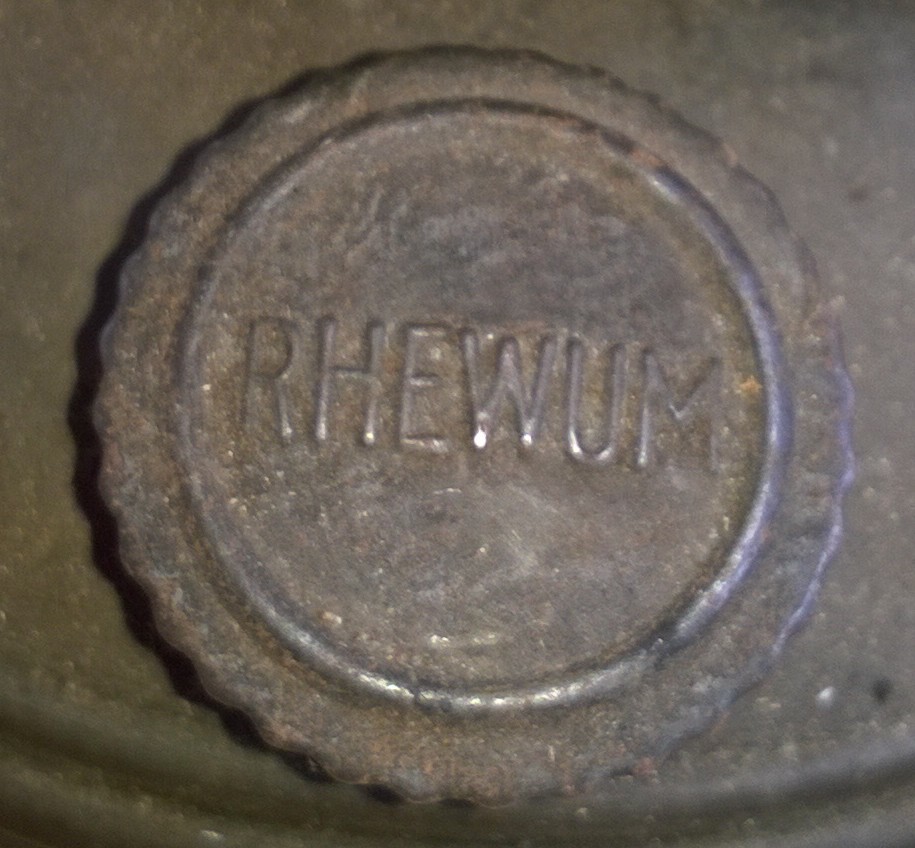

(der Tankdeckel einer alten Rhewum erfüllt seinen zweck - gehört da aber nicht hin)

(Bilder werden durch anklicken größer)
Sturmlaterne mit Schutzkorb	Schutzkorb abgenommen
Royallux ...	...  made in France
das Dochtschlüsselrad	Da sollte ein anderer Tankdeckel sein
Hier ist zu sehen, wie mit einfachem umlegen des Tragebügels der Glaszylinder zum Starten angehoben wird. Der Tragebügel geht durch Lampenkörper und den Langlöchern des Kamins  und bildet dort eine Art Kurbel (roter Pfeil).  Der Haken (gelber Pfeil) ist am Kamin befestigt.  Legt man also den Tragebügel von hinten nach vorn - greift diese Kurbelwange in den Haken und zieht ihn nach oben- der Kamin hebt sich.
Kamin unten (normal	Kamin angehoben (zum Starten der Laterne)
Diese federnden Klammern....	greifen in die Nut des Glaszylinders
Der Glaszylinder ist also seiner Nut unten im Kamin festgeklemmt. Wenn der Kamin sich hebt, geht der Glaszylinder mit nach oben und gibt ...
... den Docht im Brenner zum anzünden frei.
links die ASA 682 aus Deutschland - rechts die ROAYLUX aus Frankreich
Technische Daten     Tankinhalt    Dochtbreite    Leuchtdauer Gewicht	(Herstellerangaben)        500 ml      16 mm  (7''')       24 Stunden       750 gr.
